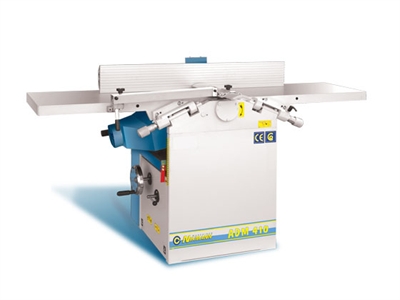

КОМБИНИРОВАННЫЙ ДЕРЕВООБРАБАТЫВАЮЩИЙ СТАНОК

мод. ADM-320/410.




Станок предназначен для прямолинейного одностороннего строгания и рейсмусования изделий из древесины по плоскости и снятия фасок под углом.

Применяется в мелкосерийном производстве. Жесткая сварная конструкция станины и динамично сбалансированный ножевой вал обеспечивают уровень вибрации станка не превышающий уровня вибрации на станках с литой станиной.

Достоинством станка является наличие 4–х ножевого вала с высокой частотой вращения, а также электродинамическая остановка режущего вала, высокая степень безопасности: грейферная защита от обратного удара, мостовая защита ножевого вала, ограничитель передвижения рейсмусового стола по высоте для предотвращения контакта с ножевым валом и другие защитные устройства обеспечивают правильную эксплуатацию при соблюдении необходимых мер по технике безопасности. Шлицованные планки на концах фуговальных столов снижают уровень шума.

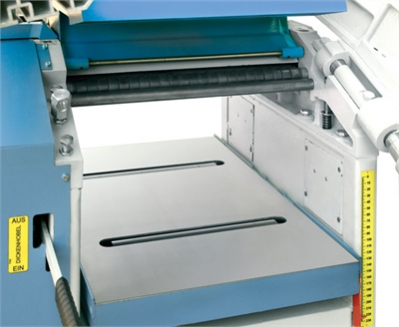

Стол рейсмуса оборудован боковыми упорами для ограничения рабочей ширины

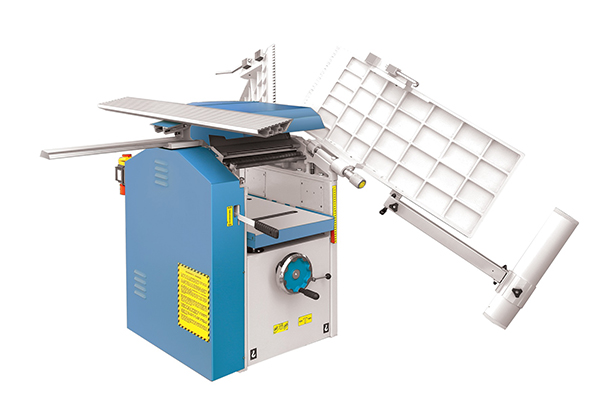

Возможность подъема-опускания столов и надежная их фиксация позволяет снимать заданный слой материала качественно и равномерно по всей длине заготовки. Подъем и опускание стола рейсмуса осуществляется при помощи центральной колонны (пиноли) и может блокироваться в настроенном положении.Для улучшения скольжения заготовки стол рейсмуса снабжен 2-мя роликами. Поперечная направляющая линейка (опорная рейсшина) перемещается в зависимости от ширины строгаемого материала и может быть установлена на нужный угол в вертикальной плоскости до 45º.

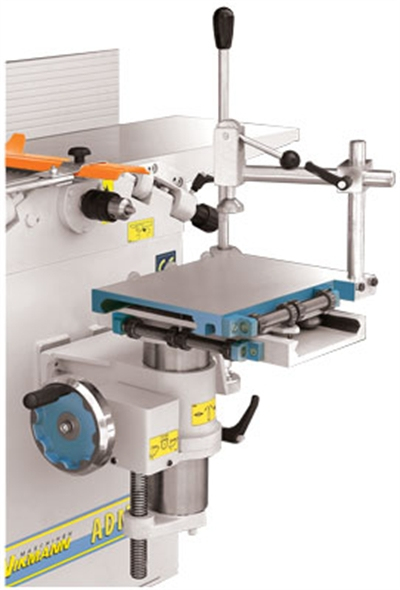

Опция:Сверлильная приставка


Т Е Х Н И Ч Е С К А Я    Х А Р А К Т Е Р И С Т И К А

ADM 320

ADM 410

Фуговальный узел

Максимальная рабочая ширина

мм

320

410

Длина стола

мм

1 500

1 800

Размер упорной линейки

мм

1100х150

1100х150

Наклон линейки

мм

90º-45º

90º-45º

Максимальная снимаемая толщина

мм

5

5

Диаметр ножевого вала

мм

80

100

Количество ножей

мм

3

4

Размеры ножей

мм

320х30х3

410х35х3

Обороты вала

min-1

5 000

4 600

Рейсмусовый узел

Максимальная рабочая ширина

мм

315

405

Длина стола

мм

600

650

Максимальная снимаемая толщина

мм

3

4

Максимальная толщина детали

мм

230

230

Минимальная толщина детали

мм

3

3

Скорость подачи

м/мин

6,5

5,5

Мощность электродвигателя

кВт

2,2 ; 3

3.0 ; 4,0

Количество двигателей

шт

1

1

Напряжение

В

380

380

Рабочая высота

мм

850

850

Диаметр наконечников аспирации

мм

100

120

Длина

мм

1 500

1 800

Ширина

мм

520

650

Высота

мм

850

850

Вес

кг

250

390

Сверлильно-пазовальный узел (ОПЦИЯ)

Максимальный диаметр сверла

мм

16

16

Размеры стола

мм

250х370

300х500

Продольный ход

мм

160

210

Поперечный ход

мм

160

250

Вертикальный ход

мм

120

160
