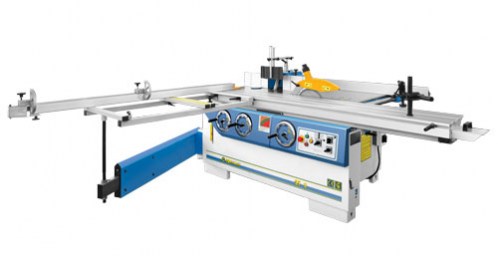

КОМБИНИРОВАННЫЙ СТАНОК С ФРЕЗЕРНЫМ И ПИЛЬНЫМ МОДУЛЕМ мод. SF-2


Комбинированный станок с фрезерным и пильным модулем производства Р. Болгарии предназначен для форматного раскроя и фрезерования деталей из ДСП, ДВП, фанеры, ламинированных плоскостей и древесины.

Большая подвижная каретка позволяет обрабатывать изделия с высокой точностью, а наличие подрезного агрегата обеспечивает раскрой материалов без появления сколов.

Пильный и фрезерный узел имеют наклон 90º-45º с фиксацией в заданном положении, что расширяет возможности станка.

Фрезерный узел оснащён: двухскоростным двигателем, сменными шпинделями с конусом морзе МК4 диаметром 30 и 32;40;50мм (опция), высокоскоростным шпинделем до 15000об/мин, для концевых фрез с посадкой 3-20мм (опция), а каретка длиной до 3200мм (опция), позволяет обрабатывать заготовки из древесины больших размеров что особенно необходимо в производстве дверей, окон и не стандартных изделий.

Отличительные особенности:

- привода основной и подрезной пилы от отдельных электродвигателей.

- линейка для параллельного пропила 1000мм.

-телескопическая линейка с двумя упорами 1800мм., а с удлинением 3000мм

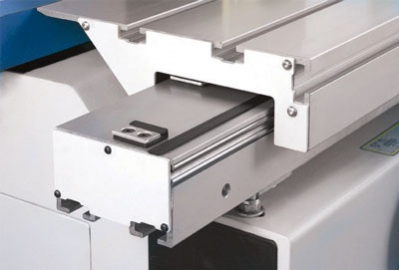

Направляющие

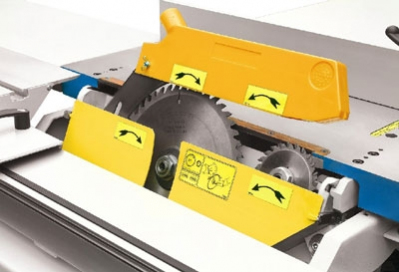

  Подрезной модуль (опция)


Интегральная линейка (опция)


Прижимное устройство MORI (опция)


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

SF-2(2300мм)

SF-2(3000мм)

SF-2(3200мм)

Циркулярный модуль:

D пильного диска:- max/min

мм

315/250

315/250

315/250

D посадочный вала

Пильный диск

мм

30

30

30

D подрезной диск /

d посадки

ОПЦИЯ

мм

120/20

120/20

120/20

Обороты пильного вала

об/мин

4 000

4 000

4 000

Обороты подрезного

вала (опция)

об/мин

8000

8000

8000

Длина параллельной линейки

мм

1000

1000

1000

Макc. ширина пропила

(опционально)

мм

1100(1400)

1100(1400)

1100(1400)

Мак. длина пропила

мм

2200

2900

3100

Наклон пильного диска

(º)

90º-45º

90º-45º

90º-45º

Макс. высота пропила при 90º:

-пильный диск D315/ D250

мм

102/72

102/72

102/72

Макс. высота пропила при 45º:

- пильный диск D315/D250

мм

70/49

70/49

70/49

Длина линейки для поперечного резания

мм

1 800

1 800

1 800

Мощность основного двигателя (опционально)

кВт

3,0(4,0)

3,0(4,0)

3,0(4,0)

Мощность подрезного двигателя (опция)

кВт

0,75

0,75

0,75

Фрезерный модуль:

D отв. в столе

мм

260

260

260

D сменного шпинделя(опционально)

мм

30(32;40;50;цанговый)

30(32;40;50;цанговый)

30(32;40;50;цанговый)

Используемая длинна шпинделя

мм

125

125

125

Вертикальный ход шпинделя

мм

175

175

175

Наклон шпинделя

гр.

90-45

90-45

90-45

Обороты шпинделя

(опционально)

об/мин.

3000/4000/5000

6000/8000/10000

(15000)

3000/4000/5000

6000/8000/10000

(15000)

3000/4000/5000

6000/8000/10000

(15000)

Dmax- профилирование

мм

250

250

250

Опускание инструмента под раб.стол D250 max

мм

60

60

60

Длина упорных линеек

накожухе -2шт.

мм

2х350

2х350

2х350

Расстояние от шпинделя до края каретки

мм

550

550

550

Dmax- при шипорезании (опция)

мм

320

320

320

Мощность двигателя

двухскоростной

кВт

3,2/4,0

3,2/4,0

3,2/4,0

Общие тех. характеристики:

Размер каретки

(ход каретки)

мм

2300х350

(2200)

3 000х350

(2900)

3 200х350

(3100)

Размеры рабочего стола

мм

1450х650

1450х650

1450х650

Размер заднего уширительного стола

мм

560х800

560х800

560х800

D патрубков/кол-во

мм/шт.

120/3

40/1

120/3

40/1

120/3

40/1

Напряжение

В

380

380

380

Вес: в зависимости от комплектации

кг

620-750

750-890

820-1000

Дополнительные опции

Фрезерный узел:

Интегральные линейки

2 штуки

мм

500

500

500

Сменный высокоскоростной шпиндель с цанговым зажимом (обороты 3000/4500/6000/7500

/9000/15000).

ER32

ER32

ER32

Цанги на выбор D

мм

3-20

3-20

3-20

Шипорезный стол с кожухом D

мм

320

320

320

Мотор двухскоростной

кВт

4,5/5,5

4,5/5,5

4,5/5,5

Прижим для тонких деталей MORI

Комплект для шипонарезания с кожухом на ф320мм

Цифровой индикатор на подъём фрезы

Дополнительные опции

Пильный узел:

Подрезной агрегат

кВт

0,75

0,75

0,75

Главный двигатель

кВт

4

4

4

Консольный стальной стол к каретки

мм

500x320

500х320

500х320

Длина параллельной линейки

мм

1600

1600

1600

Линейка поворотная с удлинением

мм

600/900/1220

600/900/1220

600/900/1220

ШАРИКОВАЯ КАРЕТКА
