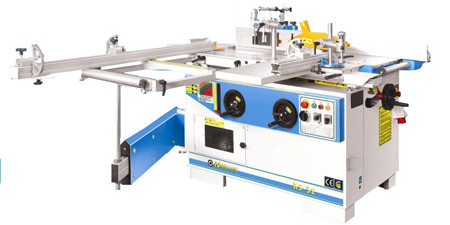

    КОМБИНИРОВАННЫЙ 5-ОПЕРАЦИННЫЙ


    СТАНОК мод. K5-32

    Эта новая модель европейского уровня предназначена для применения в мелко и крупносерийном производстве. Сочетает в себе возможности фуганка, рейсмуса, фрезера, круглой пилы и сверлильно-пазовального станка. Позволяет значительно сократить рабочую площадь и совместить выполнение основных технологических операций.

    Оригинальная алюминиевая каретка установлена на закаленных стальных направляющих, обеспечивает обработку заготовки точно в размер.

    На станке предусмотрена высокая степень защиты ножевого, пильного и фрезерного валов,грейферная защита от обратного удара, блокирующие устройства на узлах при замене инструмента. Наклон пильного агрегата до 45º,

    возможность пиления под углом при помощи линейки L=900мм или телескопической линейки и установка подрезного модуля обеспечивает качественный раскрой плитных материалов до 1500мм(опция2000). Предусмотрена возможность разделения станка на две отдельные части: рейсмуса и фуганка с одной стороны, пилы, фрезера и сверлильно-пазовальной приставки с другой.

    ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

    Фуговальный узел

    Размеры рабочего стола

    мм

    1500х320

    Максимальная толщина снимаемого слоя

    мм

    5

    Диаметр ножевого вала

    мм

    Ø 100

    Количество ножей

    шт.

    3

    Обороты ножевого вала

    об/мин:

    5000

    Мощность двигателя

    кВт

    2.2

    Рейсмусовый узел

    Размеры рабочего стола

    мм

    600 x 316

    Максимальная толщина снимаемого слоя

    мм

    3

    Скорость подачи

    м/мин

    7

    Толщина обрабатываемой детали, min/max

    мм

    4/230

    Циркулярный узел

    Размеры рабочего стола

    мм

    1250х450

    Размеры форматного роликового стола

    мм

    1500х285

    Наклон пильного диска

    ( º )

    90º-45º

    Максимальная высота пропила 90º/45º

    мм

    102/72

    Мах. ширина пропила с параллельной линейкой

    мм

    630

    Максимальная длина пропила при наличии подрезного агрегата

    мм

    1200 (1800)

    Диаметр пильного диска (наибольший /наименьший)

    мм

    315 / 250

    Диаметр основного пильного вала

    мм

    30

    Мощность двигателя

    кВт

    2,2

    Обороты вала

    об/мин

    4000

    Фрезерный узел

    Диаметр шпинделя

    мм

    Ø 30

    Размер рабочего стола

    мм

    1250х450

    Вертикальный ход шпинделя

    мм

    160

    Полезная длина шпинделя

    мм

    125

    Максимальный диаметр инструмента:

    - при профилировании

    мм

    Ø 180

    - при шипонарезании

    мм

    Ø 300

    Диаметры колец закрывающих отверстие в столе

    мм

    190/160/105/65

    Обороты шпинделя

    об/мин

    1400 / 3500 / 6000 / 8000

    Мощность двигателя

    кВт

    2,2

    Сверлильно-пазовальный узел (опция):

    Мощность двигателя

    кВт

    2,2

    Размеры рабочего стола

    мм

    250 x 400

    Максимальный диаметр инструмента

    мм

    16

    Ход стола продольный/поперечный/вертикальный

    мм

    200/150/125

    ОБЩИЕ ХАРАКТЕРИСТИКИ :

    Вес станка

    кг

    650-750

    Габаритные размеры ( длина х ширина х высота ) :

    мм

    1750х1300х900

    Кол-во двигателей

    шт

    3

    Напряжение

    В

    380

    ОПЦИИ: не входят в стандартный станок

    Подрезной узел

    кВт

    0,75

    Форматный стол роликовый

    мм

    2000/2300

    диаметр пилы

    мм

    Ø 120

    диаметр шпинделя

    мм

    Ø 20

    обороты шпинделя подрезной пилы

    об/мин

    8000

    мощность двигателя подрезной пилы

    кВт

    0.75

    Интегральные линейки для ограждения фрезы

    мм

    2шт.350х155, 2шт.500х155

    Подвижная каретка

    мм

    2000х285

    Дополнительный стол для подвижной каретки

    мм

    500х320

    Эксцентриковый прижим

    Опорная линейка для поперечного реза

    мм

    900

    Консольный стол с телескопической опорой и телескопической упорной линейкой с 2-я упорами общей длиной 2400мм:

    (при комплектации им не будет входить в состав станка стол 500х320мм и линейка упорная 900мм)

    Стол с телескопической линейкой, прижимом и защитным кожухом фрезы для шипонарезания ф320мм

    мм

    Ø320

    Прижим для детали и патрон WESTCOTT для сверлильного узла

    мм

    0 - 16

    Мощность двигателя пилы ,фрезы

    кВт

    3,0

    Мощность двигателя фуганка рейсмуса

    кВт

    3,0

    Однофазный двигатель

    кВт

    2.2

    Диаметр фрезерного вала

    мм

    Ø32, Ø35
