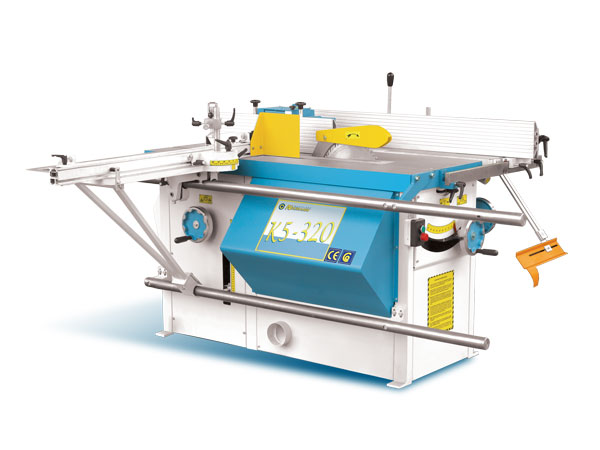

КОМБИНИРОВАННЫЙ СТАНОК мод. К5-320/К5-400R.
Комбинированный деревообрабатывающий станок предназначен для комплексной обработки деталей из различных
пород древесины. Применяется как в мелкосерийном, так и крупносерийном производстве. Сочетает возможности фуговального станка, рейсмуса, циркулярной пилы, фрезера, сверлильно-пазовального станка. Данный станок позволяет значительно сократить рабочие площади и совместить выполнение основных технологических операций. Жесткая станина и литые чугунные столы снижают вибрацию и обеспечивают высокую точность обрабатываемых деталей.
Отличительные особенности:
1. Возможность разделения данного станка на два модуля с установкой на каждый отдельных пультов управления:
-фуганок, рейсмус и сверлильно-пазовальная приставка -
-фрезер, циркулярная пила.
2. По отдельной заявке на станке возможно установить подрезной узел, который обеспечит чистоту обработки любых материалов из ДСП, ДВП и других подобных дереву материалу без появления сколов.
3. Движение каретки осуществляется по специально обработанным стальным направляющим. В стандартную комплектацию входит телескопическая линейка. Наклон пильного узла до 45º. Диаметр отверстий в столе фрезерного шпинделя 190 мм.
4. Высокая степень безопасности: грейферная защита от обратного удара заготовки при работе на рейсмусе, мостовая защита ножевого вала, концевые выключатели и другие
защитные устройства обеспечивают правильную эксплуатацию при соблюдении необходимых мер по технике безопасности.
Т Е Х Н И Ч Е С К И Е Х А Р А К Т Е Р И С Т И К И
|
| К5-320R | К5-400R |
Фуганок |
|
|
|
Размер рабочего стола | мм | 1 400x320 | 1 850x410 |
Максимальная толщина снимаемого слоя | мм | 5 | 5 |
Размер линейки | мм | 1 100х155 | 1 100х155 |
Наклон линейки |
| 90º-45º | 90º-45º |
Диаметр ножевого вал | мм | 80 | 100 |
Количество ножей | шт | 3 | 4 |
Размер ножей | мм | 320х30х3 | 410х35х3 |
Обороты ножевого вала | об/мин | 5 000 | 5 000 |
Мощность двигателя | кВт | 2.2 | 3.0 |
Рейсмус |
|
|
|
Максимальная рабочая ширина | мм | 316 | 400 |
Размеры рабочего стола | мм | 600х316 | 800х400 |
Максимальная толщина снимаемого слоя | мм | 3 | 3 |
Минимальная толщина заготовки | мм | 3 | 3 |
Максимальная толщина заготовки | мм | 230 | 225 |
Скорость подачи | м/мин | 6 | 6/12 |
Мощность двигателя | кВт | 2.2 | 3.0 |
Мощность двигателя подачи |
| - | 0.8/1,1 |
Сверлильно-пазовальная приставка (опция) |
|
|
|
Максимальный диаметр сверла | мм | 16 | 16 |
Размер рабочего стола | мм | 250х370 | 300х500 |
Продольный ход | мм | 160 | 210 |
Поперечный ход | мм | 160 | 250 |
Вертикальный ход | мм | 120 | 160 |
Циркулярная пила |
|
|
|
Размер рабочего стола | мм | 1 400х550 | 1 400х550 |
Размер каретки | мм | 760х500 | 760х500 |
Размеры пилы | мм | 250-315х30 | 250-315х30 |
Наклон пилы | (º) | 90º-45º | 90º-45º |
Количество оборотов шпинделя пилы | об.мин | 4 260 | 4 260 |
Высота реза 90º/45º | Ø315 мм Ø250 мм | 90/65 63/43 | 90/65 63/43 |
Мощность двигателя | кВт | 3.0(4.0) | 3.0(4.0) |
Фрезер |
|
|
|
Диаметр шпинделя | мм | 30 | 30 |
Размер рабочего стола | мм | 1 400х550 | 1 400х550 |
Вертикальный ход шпинделя | мм | 175 | 175 |
Рабочая высота шпинделя | мм | 125 | 125 |
Максимальный диаметр инструмента | - при профилировании - при шипонарезании | 180 250 | 180 250 |
Количество оборотов шпинделя | об.мин | 3 500/7 000 | 3 500/7 000 |
Мощность двигателя (двухскоростной) | кВт | 2.2/3.0 | 2.2/3.0 |
Каретка (опция) |
|
|
|
Размер каретки | мм | 500х760 | 500х760 |
Ход каретки | мм | 1 600 | 1 600 |
Общие техническиеданные |
|
|
|
Рабочая высота | мм | 850 | 850 |
Количество двигателей |
| 3(4) | 3(4) |
Напряжение | B | 380 | 380 |
Габариты в рабочем состоянии |
|
|
|
Длина | мм | 2 310 | 2 500 |
Ширина | мм | 2 760 | 2 900 |
Высота | мм | 850 | 850 |
Вес | кг | 950 | 1150 |
Опции: |
|
|
|
Подрезной узел | кВт | 0.75 | 0.75 |
Двигатель пилы | кВт | 4.0 | 4.0 |
Двигатель фрезера (двухскоростной) | кВт | 3.2/4.0 | 3.2/4.0 |
Диаметр шпинделя фрезера | мм | 32;40;50 | 32;40;50 |
Интегральные линейки | мм | 350/500 | 350/500 |
Разделения станка на два отдельных модуля |
|
|
|
