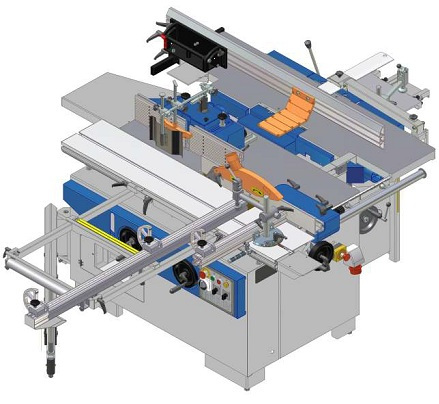

КОМБИНИРОВАННЫЙ 5-ОПЕРАЦИННЫЙ

СТАНОК мод. K5-41


Эта новая модель европейского уровня предназначена для применения в мелко- и крупносерийном производстве. Сочетает в себе возможности фуганка, рейсмуса, фрезера, круглой пилы и сверлильно-пазовального станка. Позволяет значительно сократить рабочую площадь и совместить выполнение основных технологических операций.

Оригинальная алюминиевая каретка установлена на закаленных стальных направляющих, обеспечивает обработку заготовки точно в размер.

На станке предусмотрена высокая степень защиты ножевого, пильного и фрезерного валов,грейферная защита от обратного удара, блокирующие устройства на узлах при замене инструмента. Наклон пильного агрегата до 45º, возможность пиления под углом при помощи линейки L=900мм или телескопической линейки и установка подрезного модуля обеспечивает качественный раскрой плитных материалов до 1500мм(2000;2300мм). Предусмотрена возможность разделения станка на две отдельные части: рейсмуса и фуганка с одной стороны, пилы, фрезера и сверлильно-пазовальной приставки с другой.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Фуговальный узел





Размеры рабочего стола

мм

1800х410

Максимальная толщина снимаемого слоя

мм

5

Диаметр ножевого вала

мм

Ø 100

Количество ножей

шт.

4

Обороты ножевого вала

об/мин:

4600

Мощность двигателя

кВт

3.0

Рейсмусовый узел





Размеры рабочего стола

мм

700x 406

Максимальная толщина снимаемого слоя

мм

4

Скорость подачи

м/мин

8

Толщина обрабатываемой детали, min/max

мм

4/225

Циркулярный узел





Размеры рабочего стола

мм

1250х450

Размеры форматного роликового стола

мм

1500х285

Наклон пильного диска

( º )

90º-45º

Максимальная высота пропила 90º/45º пила ф315мм

мм

102/72

Мах. ширина пропила с параллельной линейкой

мм

630

Максимальная длина пропила при наличии подрезного агрегата

мм

1200 (1800;2100)

Диаметр пильного диска (наибольший /наименьший)

мм

315 / 250

Диаметр основного пильного вала

мм

30

Мощность двигателя

кВт

2,2

Обороты вала

об/мин

4000

Фрезерный узел





Диаметр шпинделя

мм

Ø 30

Размер рабочего стола

мм

1250х450

Вертикальный ход шпинделя

мм

160

Полезная длина шпинделя

мм

125

Максимальный диаметр инструмента:





- при профилировании

мм

Ø 180

- при шипонарезании (опция)

мм

Ø 300

Диаметры колец закрывающих отверстие в столе

мм

190/160/105/65

Обороты шпинделя

об/мин

1400 / 3500 / 6000 / 8000

Мощность двигателя

кВт

2,2

Сверлильно-пазовальный узел :





Мощность двигателя

кВт

2,2

Размеры рабочего стола

мм

300 x 500

Максимальный диаметр инструмента

мм

16

Ход стола продольный/поперечный/вертикальный

мм

210/150/160

ОБЩИЕ ХАРАКТЕРИСТИКИ :





Вес станка

кг

840-900

Габаритные размеры ( длина х ширина х высота ) :

мм

2200х1500х900

Кол-во двигателей

шт

3

Напряжение

В

380

ОПЦИИ: не входят в станок .







Подрезной узел

кВт

0,75

диаметр пилы

мм

Ø 120

диаметр шпинделя

мм

Ø 20

обороты шпинделя подрезной пилы

об/мин

8000

мощность двигателя подрезной пилы

кВт

0.75

Опорные линейки для ограждения фрезы

мм

2шт.500х154

Интегральные линейки для ограждения фрезы

мм

2шт.350х155, 2шт.500х155

Форматный роликовый стол

мм

2000;2300х285

Дополнительный стол для подвижной каретки

мм

500х320

Эксцентриковый прижим





Опорная линейка для поперечного реза

мм

900

Консольный стол с телескопической опорой и телескопической упорной линейкой с 2-я упорами общей длиной 2400мм:

(при комплектации им не будет входить в состав станка стол 500х320мм и линейка упорная 600мм)





Стол с телескопической линейкой, прижимом и защитным кожухом фрезы для шипонарезания ф320мм

мм

Ø320

Прижим для детали и патрон WESTCOTT для сверлильного узла

мм

0 - 16

Мощность двигателя пилы и фрезы/

кВт

3,0

Мощность двигателя фуганка рейсмуса

кВт

3,0

Однофазный двигатель

кВт

2.2

Диаметр фрезерного вала

мм

Ø32, Ø35
