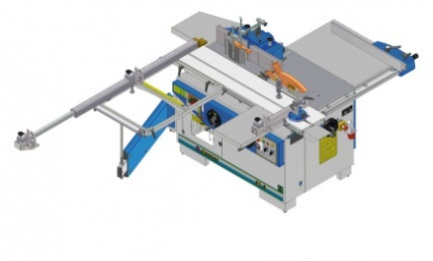

КОМБИНИРОВАННЫЙ СТАНОК С ФРЕЗЕРНЫМ И ПИЛЬНЫМ МОДУЛЕМ мод. SF-3


Комбинированный станок с фрезерным и пильным модулем производства Р. Болгарии предназначен для форматного раскроя и фрезерования деталей из ДСП, ДВП, фанеры, ламинированных плоскостей и древесины.

Подвижная роликовая каретка 1500мм, а опционально 2000мм и 2300мм, позволяет обрабатывать изделия с высокой точностью, а наличие подрезного агрегата (опция) обеспечивает раскрой материалов без появления сколов.

Пильный узел имеет наклон 90º-45º с фиксацией в заданном положении, что расширяет возможности станка.

Фрезерный узел может быть оснащён шипорезным столом с кожухом для инструмента 320мм и прижимом MORI для тонких деталей (опция).

Отличительные особенности:

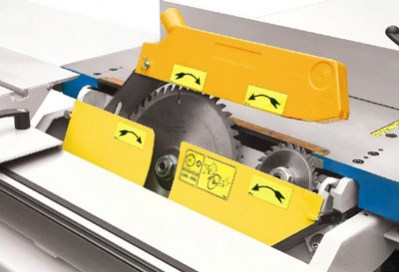

- привода основной и подрезной пилы от отдельных электродвигателей;

- линейка для параллельного пропила 700мм.

-телескопическая линейка с двумя упорами мах.2600мм.

ОПЦИИ:

. Подрезной модуль.


Интегральные линейки


Прижимное устройство MORI


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Циркулярный модуль:

Каретка 1500х285мм

D пильного диска:- max/min

мм

315/250

D посадочный вала

Пильный диск

мм

30

D подрезной диск

ОПЦИЯ

мм

120

D посадочный вала

Подрезной диск

ОПЦИЯ

20

Обороты пильного вала

об/мин

4 000

Обороты подрезного вала (опция)

8000

Макc. ширина пропила (опционально)

мм

850(1150)

Макс. длина пропила

мм

1200

Наклон пильного диска

(º)

90º-45º

Макс. высота пропила при 90º:

- пильный диск D315 / D250

мм

102/72

Макс. высота пропила при 45º:

- пильный диск D315/D250

мм

70/49

Длина линейки для поперечного резания

мм

1400

Параллельная линейка

мм

700х155

Мощность основного двигателя (опционально)

кВт

2,2(3,0)

Мощность подрезного двигателя

ОПЦИЯ

кВт

0,75

Фрезерный модуль:

D отв. в столе

мм

190

D шпинделя(опционально)

мм

30(32;35)

Используемая высота

мм

125

Вертикальный ход шпинделя

мм

160

Обороты шпинделя

об/мин.

1500/3500/

6000/8000

D инструмента: max- профилирование

мм

180

Опускание инструмента под рабочий стол

мм

75

Длина упорных линеек

на кожухе - 2шт.

мм

2х350

Расстояние от шпинделя до края каретки

мм

485

D max- при шипорезании: ОПЦИЯ

мм

320

Мощность двигателя

(опция)

кВт

2,2(3,0) (4,0)

Общие тех. характеристики:

Размер каретки

мм

1500х285

Размеры рабочего стола

мм

450х1250

D патрубков/кол-во

мм/шт.

120/3

40/1

Напряжение

В

380

Вес: в зависимости от комплектации

кг

520

Дополнительные опции

Фрезерный узел:

Интегральные линейки

2 штуки

мм

350/500

Шипорезный стол с кожухом D

мм

320

Прижим для тонких деталей MORI

Дополнительные опции

Пильный узел:

Подрезной агрегат

кВт

0,75

Каретка

мм

2000/2300

Консольный стальной стол

мм

500х320

Линейка поворотная

мм

900/1220

1400/2600 для стола 2300мм

Стол с телескопической опорой, поворотной линейкой, прижимом и упором

Двигатель 1-но фазный 220В

кВт

2,2
