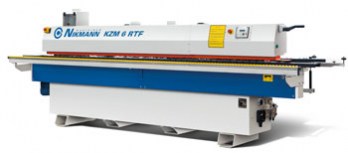

Кромкооблицовочный станок мод. KZM-6 и KZM6R




Станок KZM-6 предназначен для прямолинейного облицовывания кромок, а станок KZM-6R дополнительно и обработки углов плитных материалов рулонными кромками и полосовым кромочным материалом, толщиной от 0,4 - 3мм с автоматической подачей.

Описание узлов станка и их назначение

  • Cкорость подачи 9.5м/мин;
  • Стол подачи рулонного кромочного материала ф600мм;
  • Бачок для клея-расплава с электронным терморегулятором;
  • Тефлоновый бачок для клея находящийся под клеенаносящим роликом;
  • Автоматическое понижение температуры клея при остановке работы;
  • Регулировка количества наносимого клея;
  • Гильотина для предварительной резки толстого кромочного материала, с макс сечением 3x45mm;
  • Торцовочный узел для точной обрезки кромочного материала с двумя двигателями 0,22кВт;

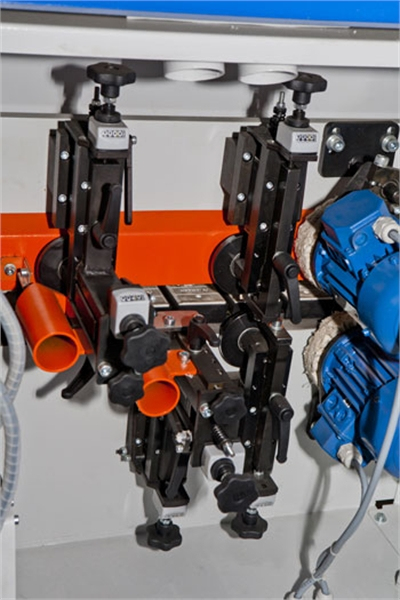

  •  Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя двигателями 0,55кВт, 12000 об/мин. Радиус фрезы 2мм или 3мм( опция);
  • Подающая система с цепью. Несущие пластины шириной - 73mm;
  • Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм;
  • Пульт управления на передней панели станка;
  • Выдвижной поддерживающий роликовый стол для широких заготовок с тремя опорами;
  • Регулятор воздуха с отделителем влаги;


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Ширина заготовки мин.

мм

100

Длинна мин. заготовки

мм

100

Толщина заготовки

мм

8-45

Толщина кромки

мм

0,4-3,0

Ёмкость клеевого бачка

л

2

Скорость подачи автоматического подающего устройства

м/мин

9,5

Обороты фрезерного и пильного агрегатов

минֿ¹

12 000

Двигатели фрезы

кВт

0,55

Пильный узел

об/мин

12 000

Мощность пильных двигателей

кВт

2х0,55

Обороты полировального агрегата

об/мин

1400

Мощность полировального агрегата

кВт

0,18

Узел обработки углов KZM6R мощность/обороты

кВт/об.мин

0,55/12 000

Мин. Деталь на узле обработки углов

мм

250

Общая мощность

кВт

6,9

Напряжения питания

V

380-440

Частота тока

Hz

50

Рабочее давление воздуха

Bar

6,5

-длинна

мм

2980-3420

-ширина

мм

1220

-высота

мм

1460

Вес

кг

910-1180

КОНСТРУКЦИЯ УЗЛОВ:


НАСТРОЙКА
С помощью цифровых счетчиков на направляющей линейке производится настройка на толщину кромки.


ПОДАЧА КРОМКИ
Направляющая система кромки состоит из ролика и прижимного башмака, что позволяет приклеивать тонкую и толстую кромку с минимальными настройками.

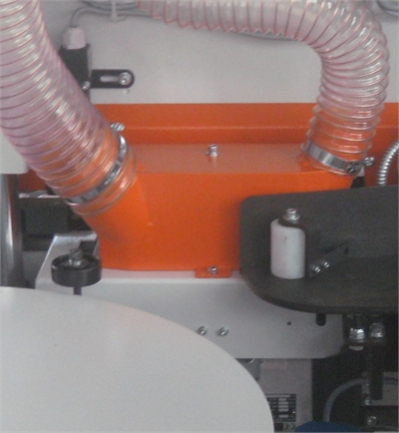

КЛЕЕВОЙ БАЧОК
Имеет нижнее расположение относительно клеенаносящего вала. Клеевой бачок покрыт тефлоном, т.е. клей не пригорает к стенкам бачка. Нанесение клея с помощью клеенаносящего ролика происходит в одном направлении с подачей детали, без необходимости регулировки на толщину материала.


ПРИЖИМНАЯ ГРУППА
Зона прижима состоит из двух роликов. Первый ролик большого диаметра приводной, второй допрессовочный, свободного вращения. Прижим роликов осуществляется пружиной.
