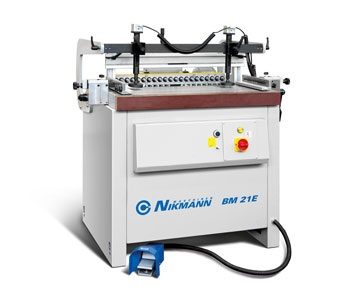

СВЕРЛИЛЬНО-ПРИСАДОЧЫЙ СТАНОК мод. BM 21E

Многошпиндельный станок предназначен для сверления отверстий под шканты, эксцентриковые стяжки и мебельные винты для сборки мебели, а также для установки фурнитуры и петель.

Станок оборудован многошпиндельной сверлильной головкой с рядным расположением свёрл хвостовиком 10мм, с использованием инструмента максимальным диаметром16мм, однако на центральный шпиндель возможно устанавливать инструмент диаметром 40мм, а так-же упорной телескопической линейкой 3000мм с четырьмя упорами . Межцентровое расстояние между шпинделями - 32 мм. а их количество 21 штука. Свёрла имеют разнонаправленное вращение – правое и левое (через одно) . Пневматический наклон шпиндельного блока обеспечивает сверление отверстий в диапазоне от 0º-90º градусов.

Размер рабочего стола

мм

880х425

Количество шпинделей

шт

21

Расстояние между шпинделями

мм

32

Максимальный диаметр инструмента (рабочая часть)

мм

16 (40-центральный шпиндель)

Посадочный диаметр инструмента

мм

10

Обороты шпинделей

мин-1

2 850

Максимальное давление воздуха

Бар

6

Мощность двигателя

кВт

1,1

Напряжение

В

380

Расстояние между первым и последним шпинделем

мм

640

Поворот сверлильной головки

град.

0-90

Габаритные размеры без упорной линейки:





-длина

мм

1320

-ширина

мм

1400

-высота

мм

1220

Вес

кг

275
