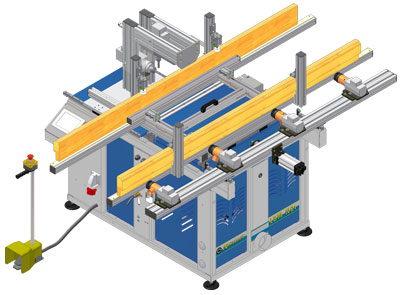

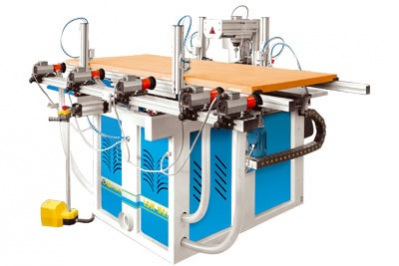

CВЕРЛИЛЬНО-ПАЗОВАЛЬНЫЙ СТАНОК мод. LBM-NC1.


Новый сверлильно-пазовальный центр предназначен для одновременного сверления отверстий, фрезерования и выборки пазов для петель, личинки корпуса замка в дверном полотне и коробке. Двери могут быть изготовлены как из МДФ, так и из массивной древесины. Сверление глухих и сквозных отверстий, а также выборки пазов в деталях мебели, в коробках и дверных полотнах для последующей установки фурнитуры. Независимо друг от друга шпиндели позволяют с высокой точностью выбирать пазы под замок и петли одновременно.

Данные преимущества дверного центра позволяют быстро и точно сверлить отверстия последовательно по всем плоскостям обрабатываемой детали, в соответствии с заданной программой в полностью автоматическом режиме.

Отличительные особенности.

Электродвигатели:
Высокочастотные электродвигатели на всех шпинделях, обеспечивают высокое качество обрабатываемых пазов и отверстий.

Надежное крепление деталей при обработке:
Базирование заготовки по 5-ти базовым поверхностям с помощью пневмоцилиндров обеспечивает надежное крепление деталей во время обработки.

Максимальная ширина детали

мм

900

Минимальная ширина детали

мм

550

Максимальная длина детали

мм

2200

Максимальная толщина детали

мм

50

Максимальная толщина для дверной рамы

мм

150

Сверлильная головка для обработки личинки под петли:





Наклон головки

гр

0-12

Количество шпинделей

шт

3

Частота вращения шпинделя

об/мин.

18 000

Мощность двигателя

кВт

0.41

Диаметр режущего инструмента

мм

ø 14

Сверлильная головка для обработки личинки под замок:





Количество шпинделей

шт

1

Частота вращения шпинделя

об/мин

12 000

Мощность двигателя

кВт

0.75

Диаметр режущего инструмента

мм

ø 14

Сверлильная головка для обработки отверстий под замок:





Количество шпинделей

шт

1

Частота вращения шпинделя

об/мин

12 000

Мощность двигателя

кВт

0.55

Напряжение

В

230

Диаметр режущего инструмента

мм

ø 14

Общие технически данные:





Диаметр под аспирацию

мм

120

Общая мощность

кВт

2.71

Необходимая площадь

мм

2000х3000

Вес.

кг

600
