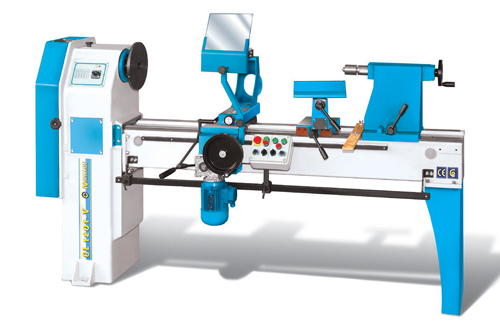

ТОКАРНЫЙ СТАНОК мод. CL-1201А с автоподачей суппорта.

Станок предназначен для обработки изделий из древесины в центрах, в планшайбе , по копиру с автоматической подачей суппорта от 0 до 3м/мин. Он объединяет в себе оптимальные режимы обработки, надежность и точность обработки. Массивный шпиндель, работающийс электронной регулировкой вращения, даже при обработке крупных изделий обеспечивает оптимальную производительность.

На токарном станке возможно выполнение фрезерование винтовых (спиральных) каналов диаметром: 76, 102, 203, 305, 406, 609,мм с определенным шагом по прямым и профильным поверхностям, предусмотрено изменения направления движения вращения шпинделя.

Передняя колонна и задняя опора изготовлены из чугуна, корпус выполнен из стали и имеет прочную сварную конструкцию.

Станок комплектуется копировальным устройством, позволяющим вытачивать детали по шаблону. Шаблон может быть как плоским, так и предварительно подготовленной эталонной деталью

При помощи фрезерной приставки можно вытачивать продольные пазы по всей длине обрабатываемой детали.

На станке установлен частотныйрегулятор оборотов шпинделя с плавной регулировкой от 0 до 3 900 об/мин. При этом напряжение подключения составляет 220В.

На данной модели станка возможно удлинение станины на 508мм и 1270мм, а также установка двигателя 1,5кВт

Подвижный люнет со стружкоотводом



Механизм для винтовых каналов

Рабочий узел.

Со станком cтандартно поставляютсяприспособления:

1.Держатель шаблонов с копиром.

2.Ножевая опора 254мм.

3.Ножевая опора для тарелок ф1200мм (только в мод 1201)

4.Устройство для изготовления спиралей с делительным приспособлением.

5.Центр вращающийся.

6.Центр ведущий назубренный ф20,40мм.

7.Планшайба 254мм

8.Резцы V-образный-2шт; прямой-2шт.

9.Подвижный люнет.

10.Стойка для 4-х долот.

11.Шток для выбивания инструмента.

12.Держатель ручного фрезера.

13.Электронный регулятор вращения шпинделя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальная длина обрабатываемой детали

мм

1 270

Высота центров

мм

1 150

Высота центров над направляющими

мм

305

Максимальный диаметр обработки:

над направляющими

мм

Ø 610

над ножевой опорой 254 мм

мм

Ø 430

над суппортом

мм

Ø 420

при копировании

мм

Ø 420

Копировальное устройство:

глубина копирования (max)

мм

65

длина копирования (max)

мм

1 270

Эталонная деталь:

длина(max)

мм

1 270

диаметр(max)

мм

150

Передняя бабка:

внешняя резьба

мм

М45х4,5

отверстие

мм

19/МК3

Заднее седло:

ход пиноли

мм

140

конус пиноли

мм

МК3

Диаметр аспирационного отверстия

мм

125/75

Обороты шпинделя (электронная регулировка)

об/мин

375/1000/2350/3250

Мощность двигателя

кВт

1,1

Мощность двигателя подачи суппорта

кВт

0,37

Напряжение с вариатором

В

220

Скорость подачи суппорта

м/мин

0-3

Габаритные размеры:

длина

мм

2 200

ширина

мм

1 225

высота

мм

1 000

Вес, нетто

кг

600

Спецзаказ

Неподвижный люнет для прямоугольных заготовок (макс. 90мм, мин. 25мм)

Неподвижный люнет для круглых заготовок (максимальное отверстие Ф150мм)

Удлинение станины

мм

508; 1270

Двигатель основной

кВт

1,5
