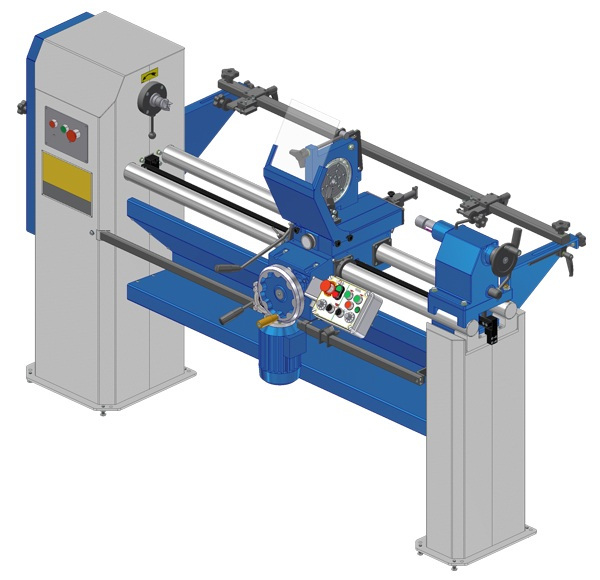

СТАНОК ТОКАРНЫЙ C КОПИРОВАЛЬНЫМ УСТРОЙСТВОМ

CL-1200M (ручная подача)и мод. CL-1200A (автоподача)


Станок предназначен для точения изделий из древесины в центрах, в патроне или планшайбе при помощи подручника . Работает с 4-мя скоростями вращения и даже при обработке крупных изделий обеспечивает оптимальную производительность.

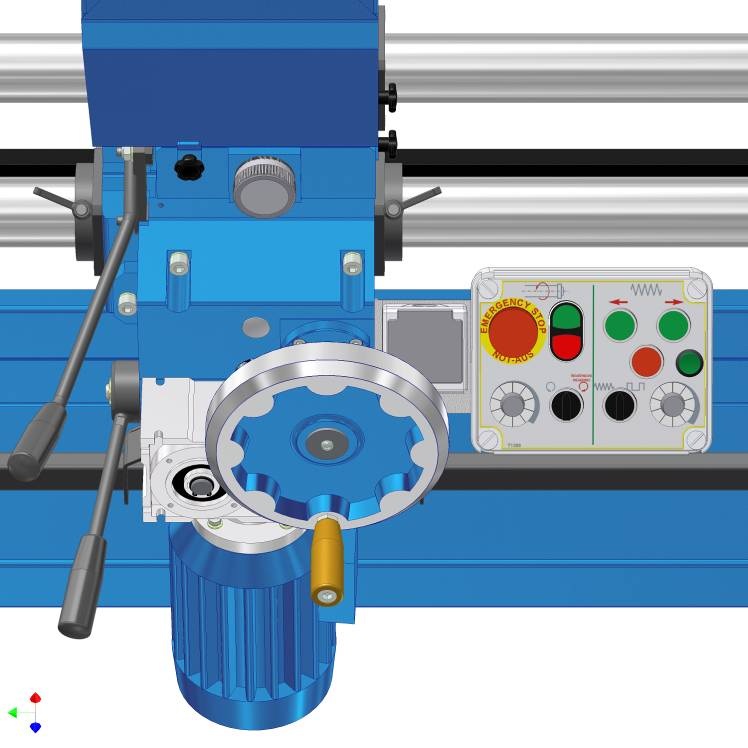

Модель CL-1200A оснащена автоподачей суппорта от 0 до 3м/мин.с плавной регулировкой.

Станок имеет прочный сварной корпус, с жесткими хромированными круглыми направляющими, задней бабкой с ведущим центром, продольным и поперечным суппортом, защитным экраном, копировальным устройством для возможности работы по шаблону. Шаблон может быть как плоским, так и предварительно подготовленной эталонной деталью.

Имеется возможность использования фрезерной приставки,которая позволяет изготавливать детали различной сложности, а для производства длинных изделий в комплект входит подвижный и неподвижный люнет.Предусмотрено обратное вращение шпинделя, реверс.

Опционально, имеется возможность оснастить станок частотным регулятором оборотов шпинделя с плавной регулировкой и кожухом аспирации.


Автоподача только для мод. CL-1200A!!! мод. CL-1200M с ручной подачей

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Макс. длина обрабатываемой детали

мм

1200

Высота центров

мм

1100

Высота центров над направляющими

мм

215

Макс. диаметр обрабатываемой детали:

–над направляющими

мм

Ø 450

–над суппортом

мм

Ø 215

–при копировании

мм

Ø 215

Копировальное устройство:

–макс. глубина копирования

мм

60

–макс. длина копирования

мм

1200

Эталонная деталь:

–макс. длина

мм

1200

–макс. диаметр

мм

Ø 150

Передний край шпинделя:

–внешняя резьба

мм

М33х3,5

–отверстие

мм

14,9/МК2

Задняя бабка:

–ход пиноли

мм

140

–конус пиноли

мм

МК2

Обороты шпинделя

мин-1

500/1000/2000/2800

Мощность двигателя

кВт

1,1

Мощность двигателя подачи суппорта дляCL-1200A !!

кВт

0,37

Напряжение

В

220-380

Скорость подачи суппорта для CL-1200A!!

м/мин

0-3

Габаритные размеры:

–длина

мм

2105

–высота

мм

1225

–ширина

мм

1000

Необходимая площадь

мм

2500х1800

Вес :

кг

380(М)/410(А)

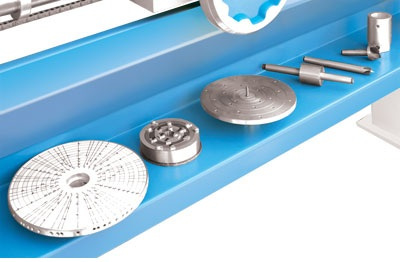

стандартное оснащение станков:

1.Люнеты- подвижный,неподвижный .7.Планшайба ф200м.

2.Патрон ф16мм, с хвостовиком МК2.8.Резцы, V-образный и прямой.

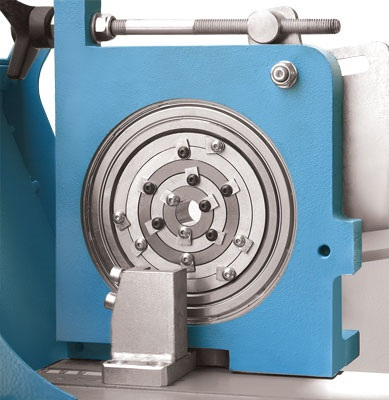

3.Центр вращающийся ф20;40мм.9.Фрезерно-делительное приспособление.

4.Центр ведущий назубренный ф20;40мм10.Шток для выбивания инструмента, двух видов.

5.Втулка ведущая конусная ф40мм.11.Держатель ручного фрезера. шейка Ф43мм

6. Ножевая опора
