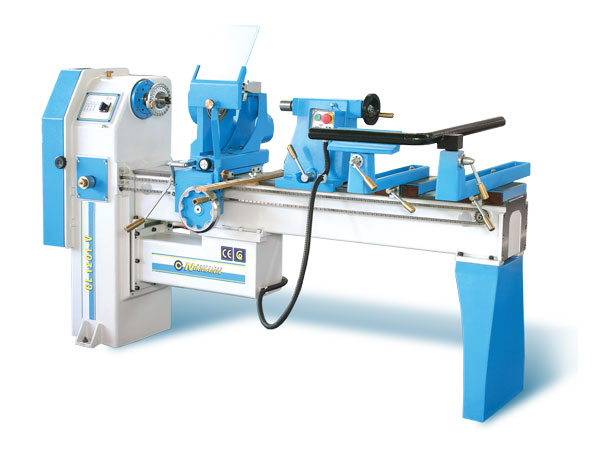

ТОКАРНЫЙ СТАНОК мод. CL- 1201

Станок предназначен для обработки изделий из древесины в центрах, в патроне или планшайбе. Он объединяет в себе оптимальные режимы обработки, надежность и точность обработки. Массивный шпиндель, работающий с 4-мя скоростями вращения, даже при обработке крупных изделий обеспечивает оптимальную производительность.

На токарном станке возможно выполнение следующих операций: вытачивание деталей с максимальным диаметром 1200 мм, фрезерование винтовых (спиральных) каналов с определенным шагом по прямым и профильным поверхностям. Возможно изменения направления движения вращения шпинделя.

На станке имеется переносной пульт управления, который может перемещаться на переднюю колонну и заднее седло. Также установлены: ограничитель толщины стружки, задняя бабка с ведущим центром, продольный и поперечный суппорт, термическая защита двигателя при перегревах и перегрузках (степень IP54), пыле- и влагозащищенное исполнение электрооборудования (степень IP54).

Передняя колонна и задняя опора изготовлены из чугуна. Корпус сделан из стали и имеет прочную сварную конструкцию.

Станок комплектуется копировальным устройством, позволяющим вытачивать детали по шаблону. Шаблон может быть как плоским, так и предварительно подготовленной эталонной деталью

При помощи фрезерной приставки можно вытачивать продольные пазы по всей длине детали ;

Существует возможность наращивания станины станка, это увеличивает максимальную длину обрабатываемой детали. Для этих моделей предлагаются две удлинительные секции – 508 мм и 1270 мм;

Установлен электронный регулятор управления оборотами шпинделя с плавной регулировкой от 0 до 3 900 об/мин., при этом напряжение подключаемое к станку составит 220В.

Со станком cтандартно поставляются приспособления:

1.Держатель шаблонов с копиром.

2.Ножевая опора 254мм.

3.Ножевая опора для тарелок ф1200мм

4.Устройство для изготовления спиралей с делительным приспособлением.

5.Центр вращающийся.

6.Центр ведущий назубренный ф20,40мм.

7.Планшайба 254мм

8.Резцы V-образный-2шт; прямой-2шт.

9.Подвижный люнет.

10.Стойка для 4-х долот.

11.Шток для выбивания инструмента.

12.Держатель ручного фрезера.

13.Электронный регулятор вращения шпинделя

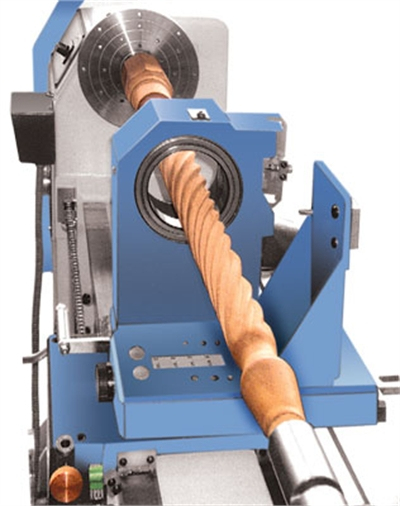

Передвижной люнет.

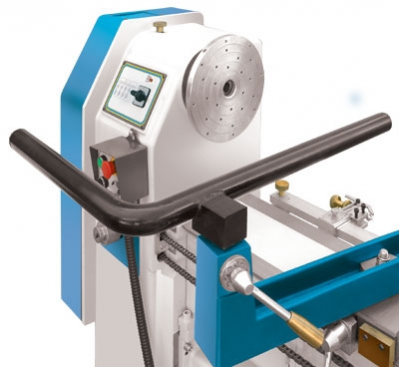

Ножевая опора для обработки дисковых деталей до 1200 мм.

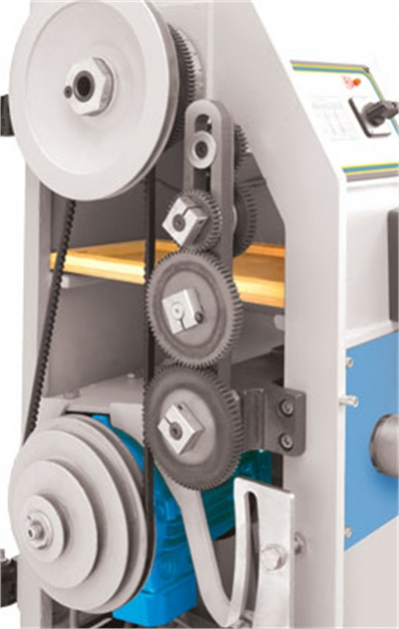

Механизм для винтовых каналов

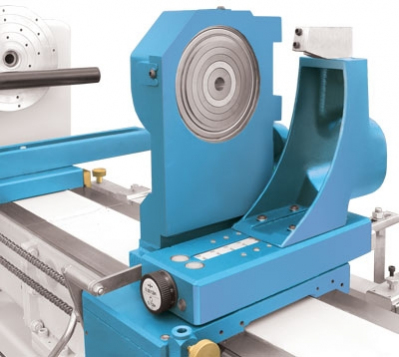

Рабочий узел.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальная длина обрабатываемой детали

мм

1 270

с удлинением 508 мм

мм

1778

с удлинением 1270 мм

мм

2540

мин . длина при снятом мосте

мм

300

Высота центров

мм

1 150

Высота центров над направляющими

мм

305

Максимальный диаметр обработки:

над направляющими

мм

Ø 610

над ножевой опорой

мм

Ø 430

над суппортом

мм

Ø 420

при копировании

мм

Ø 420

при снятом мосте

Ø 1200

Копировальное устройство:

глубина копирования (max)

мм

65

длина копирования (max)

мм

1 270

с удлинением 508 мм

мм

1778

с удлинением 1270 мм

мм

2540

Эталонная деталь:

длина(max)

мм

1 270

диаметр(max)

мм

150

с удлинением508мм

мм

1778

с удлинением 1270 мм

мм

2540

Передняя бабка:

внешняя резьба

мм

М45х4,5

отверстие

мм

19/МК3

Заднее седло:

ход пиноли

мм

140

конус пиноли

мм

МК3

Диаметр аспирационного отверстия

мм

125

Обороты шпинделя

об/мин

375/1000/2350/3250

Мощность двигателя

кВт

1,1

Напряжение

В

220 -с вариатором

380-б/вариатором

Габаритные размеры:

длина

мм

2 200

ширина

мм

1 000

высота

мм

1 250

Необходимая площадь

мм

с удлинением508 мм

мм

3510 / 2000

с удлинением 1270 мм

мм

4270 / 2000

Вес, нетто

кг

600

с удлинением508 mm

кг

650

с удлинением 1270 mm

кг

810

Спецзаказ

Двигатель

кВт

1,5

Удлинение копировального устройства

мм

508

Удлинение копировального устройства

мм

1270

Фабрично настроенное удлинение направляющих

мм

508

Фабрично настроенное удлинение направляющих

мм

1270

Неподвижный люнет для круглых заготовок до 150мм

Неподвижный люнет для квадратных заготовок 25-90мм
