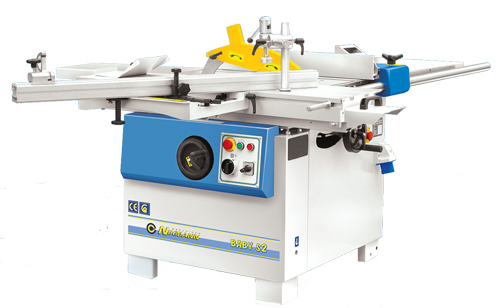

Форматно-раскроечный станок мод. BABY S2

Станок предназначен для продольного и поперечного раскроя при помощи подвижной каретки ,телескопической опорной линейки и прижима - небольших листов ДСП, ДВП, фанеры, фибролитовых, ламинированных и неламинированных плит и т.д. Станок используется в мелкосерийном и индивидуальном мебельном и столярном производстве для изготовления корпусной мебели.
Пильный механизм который имеет наклон 90º-45º, включает в себя два режущих узла: основной и подрезной (опция). Подрезная пила имеет попутное вращения относительно подачи заготовки и позволяет, за счет предварительного реза, раскраивать ламинированные листы ДСП без появления сколов. Кратковременно в режиме S6, двигатель достигает мощности 5,5кВт.

Шариковая каретка.

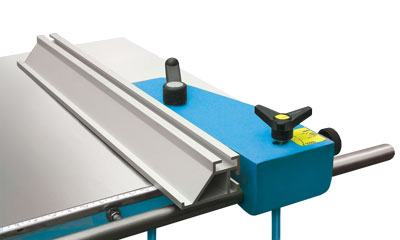

1. Упорная линейка.



2. Подрезной узел.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Длина каретки (форматного стола), мм

1150 (1600;2300)(опция) х 350

Размеры рабочего стола, мм

800х550

Опорная линейка, мм

900

Диаметр основной пилы (Dхd), мм

250 - 315их 30

Диаметр подрезной пилы (Dхd), мм (опция)

120х20

Угол наклона пил, (º)

90º ÷ 45o

Наибольшая высота пропила основной пилы, мм;
перпендикулярно к плоскости стола 90º/ под углом 45o


70 / 49 (пила Ø250 мм)
102 / 72 (пила Ø315 мм)

Максимальная ширина пропила с уширительным столом(опция)/ без уширительного стола, мм

(950)/430

Диаметр патрубка (стружкоотсоса) низ/верх

120/40

Частота вращения пил: основной / подрезной об/мин (опция)

4 000 /( 8 000)

Количество электродвигателей, шт. (опция)

1 (2)

Установленная мощность, кВт:
- мощность основной пилы(опция)
- мощность подрезной пилы(опция)


4,0
(0,75)

Напряжение, V

380

Габариты , мм (в упаковке)

1850х1200х1150

Масса, кг

380-430

ОПЦИИ:

Подрезной агрегат, кВт

0,75

Каретка (форматный стол), мм

1600/2300

Уширительный стол мм

550х800 (с общим пропилом 950мм)

Защитный кожух пилы на стойке

Поворотная опорная линейка, мм

1219

Телескопическое удлинение к поворотной опорной линейки, мм

700

Телескопическая балка с подвижной рамкой

Только к кареткам 1600 или 2300мм
