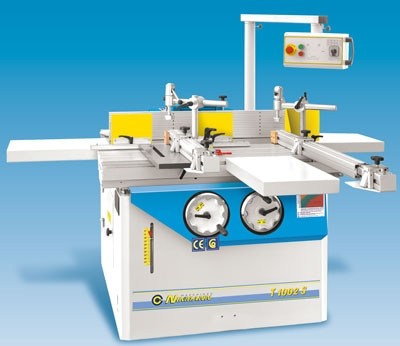

    ФРЕЗЕРНЫЙ СТАНОК C ШИПОРЕЗНОЙ КАРЕТКОЙ мод. T 1002L/ T1002S.

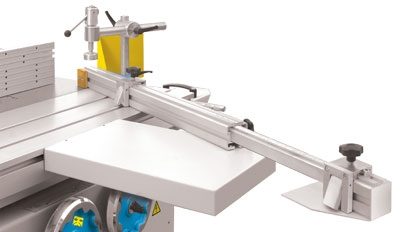

    Фрезерные станки производства Р. Болгария предназначены для выполнения разнообразных фрезерных работ (профилирования, шипонарезания и т.п.). Стандартная комплектация включает: кожух для инструмента диаметром 250мм, две интегральные линейки по 350мм, три быстросменных шпинделя ф30;32;40 мм., поворотная линейка 900мм с упором и эксцентриковым прижимом и удлинением +700мм, световая индикация оборотов. Поворотный пульт управления для удобства вынесен на отдельную стойку над столом. Станок

    оснащён подвижной кареткой, плавность хода которой обеспечивается оригинальной конструкцией. Наклоняемый фрезерный узел позволяет расширить возможности станка.

    Для более чистой обработки шипов станок оснащен реверсом.

    По отдельному заказу эту модель можно укомплектовать высокоскоростным цанговым шпинделем 15000 об/мин для концевых фрез . зажим цанг ER32 (устанавливается только в заводских условиях).

    На рабочем столе возможна установка автоподатчика заготовки мод. MX-48.

    Фрезерный станок, оснащенный высокоскоростным шпинделем до 15000 об/мин.,позволяет-

    использовать концевые фрезы с хвостовиком от 3 до 20 мм. (заводская опция).

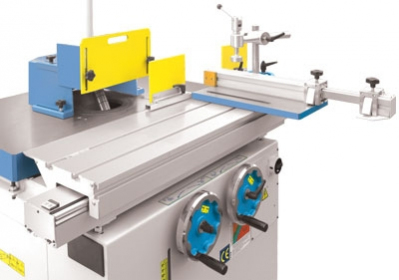

    Для изготовления шипов больших размеров (дверных, оконных конструкций и тд.) существует опция – комплект для шипонарезания, состоящий из дополнительного кожуха ф320мм, специального чугунного стола, поворотной линейки и эксцентрикового прижима.

    Совокупность всех этих факторов позволяет получать на фрезерном станке качественную и точную обработку деталей, экономно использовать рабочее время и увеличивать производительность.

    ОПЦИИ:

    Удлинение

    Комплект для шипонарезания ф 320мм.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Модель

    T 1002S

    T 1002L

    Размер рабочего стола

    мм

    1000х650

    1000х650

    Размер каретки

    мм

    1150х350

    1600х350

    Консольный стол

    мм

    500х320

    500х320

    Ход каретки

    мм

    730

    1115

    Поворотная линейка

    мм

    900

    900

    Интегральные линейки (2шт.)

    мм

    350

    350

    Конус шпинделя (Морзе)

    Мк4

    Мк4

    Диаметр сменных шпинделей

    мм

    30;32;40

    30;32;40

    Рабочая длина шпинделя

    мм

    125

    125

    Ход шпинделя по высоте

    мм

    180

    180

    Наклон шпинделя

    90º-45º

    90º-45º

    Диаметр отверстия в рабочем столе

    мм

    260/206/156/110/70

    260/206/156/110/70

    max D при профилировании

    мм

    250

    250

    mах D при шипонарезании (опция)

    мм

    320

    320

    Максимальная глубина опускания инструмента под стол

    мм

    60

    60

    Расстояние от края рабочего стола до центра шпинделя

    мм

    200

    200

    Скорость вращения шпинделя

    об/мин

    10000/8000/6000/5000/

    /4000/3000

    10000/8000/6000/5000/

    /4000/3000

    Мощность двигателя 2-х скор.

    кВт

    4,5/5,5

    4,5/5,5

    Реверс

    да

    да

    Напряжение

    В

    380

    380

    D выхода аспирации над столом

    мм

    120

    120

    D выхода под столом

    мм

    120

    120

    Размеры станка(каретка в среднем положении) длина*ширина*высота

    мм

    1350х1000х850

    1800х1000х850

    Вес станка

    кг

    430-550

    446-600

    ОПЦИИ:

    Высокоскоростной шпиндель, конус Морзе, МК4. (15 000об/мин.) Возможна установка только в заводских условиях

    об/мин

    15000/9000/7500/6000/

    /4500/3000

    15000/9000/7500/6000/

    /4500/3000

    Цанги ER32

    мм

    от 3 до 20

    от 3 до 20

    Поворотная линейка

    мм

    1219

    1219

    Телескопическое удлинение к поворотной линейке 900/1219мм

    мм

    700/900

    700/900

    Удлинение рабочего стола (правое; левое)

    мм

    500х320

    500х320

    Интегральные линейки

    мм

    500

    500

    Дополнительный цанговый шпиндель с цангами 8,10,12мм (10 000об/мин. Устанавливается самостоятельно оператором)

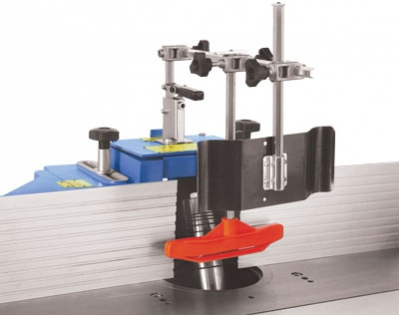

    Прижим MORI (для тонких заготовок)

    Комплект для шипонарезания с кожухом на ф320мм
