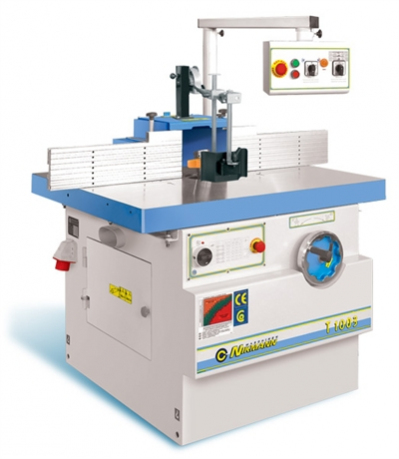

ФРЕЗЕРНЫЙ СТАНОК мод.Т-1003.

Фрезерный станок производства Р. Болгария предназначен для выполнения разнообразных фрезерных работ как с ручной подачей, так и с автоподающим устройством.

Наличие наклоняемого шпинделя от 90º-45º позволяет расширить операционные возможности станка: уменьшить номенклатуру применяемого инструмента, а также повысить качество обрабатываемой поверхности сложных профилей. При профилировании возможно устанавливать фрезы до Ø 275 мм, а при шипонарезании Ø 400 мм.

Комплект для шипонарезания состоит из кожуха Ø 400 мм, специального стола, установленного на каретку и поворотной линейки с эксцентриковым прижимом(опция). Есть возможность доукомплектовывать станок быстросменными шпинделямиØ 32 ; Ø 40 ; Ø 50 мм. и 2-мя удлинительными столами справа и слева от рабочего стола.

При установке односкоростного двигателя 7,5 кВт обороты фрезерного шпинделя составят 6000, 8000. 10000 или 3000, 4000, 5000 об/мин.

Возможность реверсивного вращения шпинделя при операции шипонарезании позволяет получать более высокую чистоту обработки ( опция).

Подвижная каретка ( опция) из чугуна с телескопической опорной линейкой и двумя эксцентриковыми прижимами для заготовки, установлена на 2-ух круглых направляющих, которые крепятся к корпусу станка .

Выходы под аспирационную систему Ø120 мм находятся над и под рабочим столом.

Подвижной пульт управления удобно вынесен над рабочим столом.

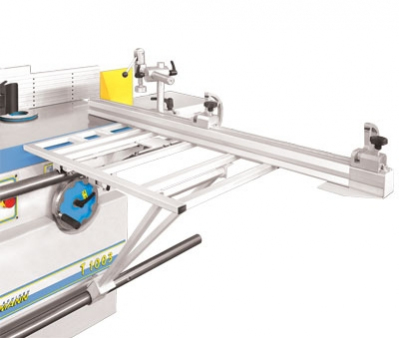

Подвижная каретка-опция

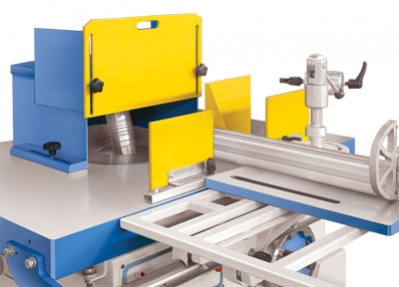

Комплект для шипонарезания -- опция

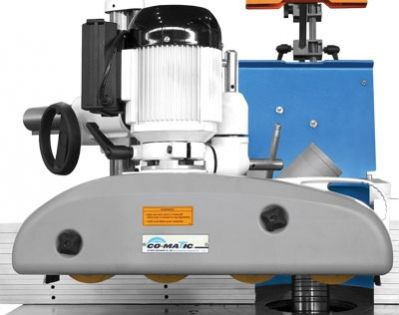

Автоподатчик МХ 48 - опция

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Размер рабочего стола

мм

1100 х 900

Размер направляющих каретки ( верхняя / нижняя )

мм

1500 х 1220

Размер каретки (опция)

мм

500х760

Ход каретки

мм

1100

Интегральные опорные линейки

мм

2х550

Сменный шпиндель, конус Морзе МК5

Ø мм

30

Расстояние от края стола до центра шпинделя

мм

450

Рабочая длина шпинделя

мм

160

Ход шпинделя по высоте

мм

120

Наклон шпинделя

º

90-45

Диаметры отверстия в столе

мм

75-110-160-210-260-310-360

Размеры дополнительных столов

мм

500х320

max D при профилировании

мм

275

max D при шипонарезании

мм

400

Максимальный диаметр / глубина опускания инструмента под рабочим столом

мм

Ø350 / h60

Обороты шпинделя(при 2-ух скоростном двигателе )

Скорость вращения шпинделя

минֿ¹

3000 /4 000 / 5 000

6000 /8 000 /10 000

Мощность двухскоростного двигателя

кВт

4,5/5,5

Напряжение

В

380

D выхода аспирации над столом и под столом

мм

120

Размеры станка ( длина х ширина х высота)

мм

1500х1000х1120

Вес станка

кг

465

ОПЦИИ:





Автоподатчик МХ 48





Подвижная каретка с телескопической линейкой 1219мм.

мм

500х760

Комплект для нарезания шипов с кожухом ф400мм





Удлинение стола - левое и правое

мм

500х320

Сменные шпинделя на конус морзе МК5

мм

32;40;50

Мотор односкоростной

кВт

7,5

Обороты шпинделя при односкоростном двигателе

об/мин

3000/4000/5000

или

6000/8000/10000

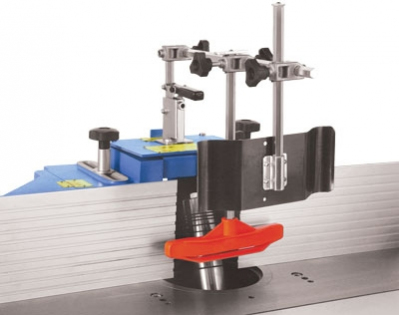

Прижим Mori для тонких заготовок





РЕВЕРС
