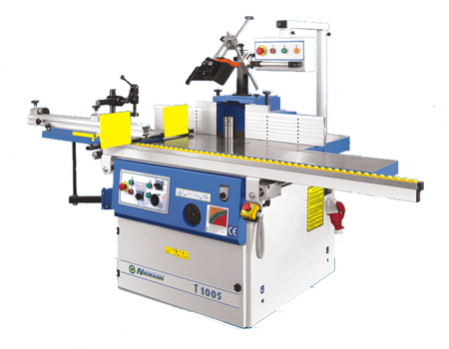

    ФРЕЗЕРНЫЙ СТАНОК мод.Т-1005

    Фрезерный станок производства Р. Болгария имеет большой рабочий стол 1100х900мм и предназначен для выполнения обработки массивных заготовок из дерева, а так же нарезания шипов больших размеров, как с ручной подачей, так и с автоподающим устройством. В стандартной комплектации станок поставляется 2-х скоростным двигателем мощностью 4,5/5,5 кВт и с оборотами шпинделя до 10000 минֿ¹.

    Данная модель оснащена электрическим подъемом шпинделя, что существенно повысить производительность.

    Наличие быстросменного шпинделя позволяет использовать инструмент с различным посадочным диаметром 30,32,40,50мм.

    При профилировании возможно устанавливать фрезы Ø 275 мм, а опускать под стол инструмент до ф350мм на длину 100мм.

    Комплект для шипонарезания состоит из боковой подвижной каретки, кожуха Ø 400 мм, специального стола, установленного на

    каретку и поворотной линейки с эксцентриковым прижимом (опция).

    При установке односкоростного двигателя 7,5 кВт обороты фрезерного шпинделя составят 6000, 8000. 10000 об/мин. (опция).

    Предусмотрены удлиняющие столы слева и справа размером 500х320мм и выдвижной, поддерживающий роликовый стол (опция).

    Выходы под аспирационную систему Ø120 мм находятся над и под рабочим столом.

    Подвижной пульт управления удобно вынесен над рабочим столом.

    ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

    Размер рабочего стола

    мм

    1100 х 900

    Высота рабочего стола от пола

    мм

    850

    Сменный шпиндель, конус Морзе МК5

    Ø мм

    30

    Расстояние от края стола до центра шпинделя

    мм

    450

    Рабочая длина шпинделя

    мм

    160

    Ход шпинделя по высоте

    мм

    120

    Диаметры отверстия в столе

    мм

    75-110-160-210-260-310-360

    max D при профилировании

    мм

    275

    max D при шипонарезании (опция)

    мм

    400

    Максимальный диаметр / глубина опускания инструмента под рабочим столом



    Ø=350 / h=100

    Обороты шпинделя (при 2-ух скоростном двигателе)

    минֿ¹

    3000 /4 000 / 5 000

    6000 /8 000 /10 000

    Мощность двухскоростного мотора

    кВт

    4,5/5,5

    Напряжение

    В

    380

    Мощность мотора на поднятие шпинделя

    кВт

    0,12

    D выхода аспирации над столом/под столом

    мм

    120/120

    Интегральные, опорные линейки на защитном кожухе

    мм

    2х550

    Размеры станка ( длина х ширина х высота)

    мм

    1100х1000х1120

    Вес станка

    кг

    580

    ОПЦИИ:





    Подвижная боковая каретка с поворотной линейкой, шипорезным столом, прижимом и кожухом ф400мм.





    Удлинение стола - левое и правое

    мм

    500х320

    Расширительный роликовый стол.





    Сменные шпинделя на конус морзе МК5

    мм

    32;35;40;50

    Мотор односкоростной

    кВт

    7,5
