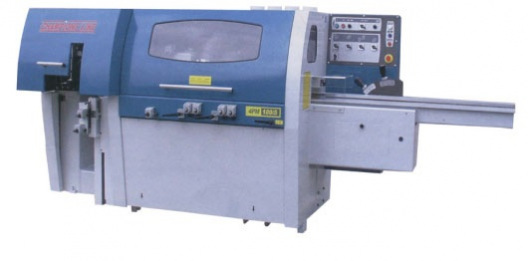

ЧЕТЫРЕХСТОРОННИЙПРОДОЛЬНО- ФРЕЗЕРНЫЙ СТАНОК мод. 4PM180/5


НАЗНАЧЕНИЕ:

Предназначены для четырехсторонней плоскостной и профильной обработки заготовок за один проход с целью получения изделийточной геометрической формы и сложного профиля (багет, плинтус, погонаж сложного профиля и др. фасонные изделия).

Профильные работы могут выполняться боковыми, верхней и пятой универсальной фрезами.

Имеется возможность установки пильных дисковна последнем универсальном шпинделе для продольного раскроя заготовок.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству профильных погонажных изделий, багетных рамок, производству мебели, деталей для стандартного домостроения и другие деревообрабатывающие производства.

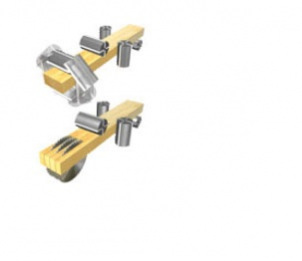

СХЕМА ОБРАБОТКИ

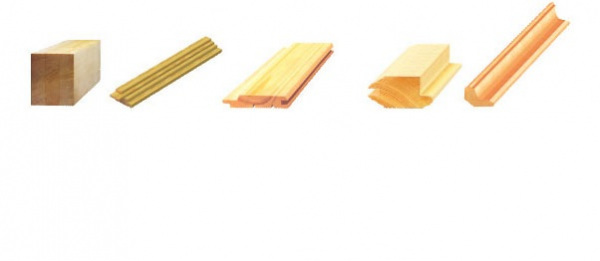

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ


ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

4PM180/5

Размеры обрабатываемых заготовок, мм:

длина,наименьшая (при единичной загрузке)

наименьшая (при групповой загрузке)

ширина,наименьшая

наибольшая

толщина, наименьшая

наибольшая

450

350

18

180

6

120

Длина переднего стола, мм

1700

Перемещение переднего стола вертикальное, мм

10

Перемещение боковой базовой линейки, мм

10

Скорость подачи, м/мин

6; 12

Количество шпинделей, шт.

5

Посадочные диаметры шпинделей, мм

40

Диаметр фрезы нижнего шпинделя наружный,(номинальный), мм

120

Диаметр подрезной первой фрезы, мм

140

Толщина подрезной первой фрезы, мм

10

Диаметр профильных фрездля 2;3;4;5 шпинделя, мм:

наименьший

наибольший

100

180

Рабочая ширина фрез вертикальных шпинделей, мм

130

Рабочая ширина фрез горизонтальных и универсальногошпинделей, мм

190

Диаметр подающий роликов, мм

120

Частота вращения шпинделей, об/мин

6000

Мощность двигателей, кВт

- первого нижнего шпинделя

- правого и левого шпинделей (один двигатель)

- верхнего шпинделя

- универсального шпинделя

5,5

7,5

5,5

4

Мощность двигателя подачи, кВт

0,8/1.1

Общая установленная мощность, кВт

24

Напряжение, В

380

Диаметр патрубков, мм

120

Габаритные размеры, мм:

- длина

- ширина

- высота

3610

1530

1510

Масса, кг

1650
